CaftiAIR

informations projet

Ajout d'un ESP8266 à une cafetière permettant son automatisation et son contrôle à distance.

Le code se situe ICI.

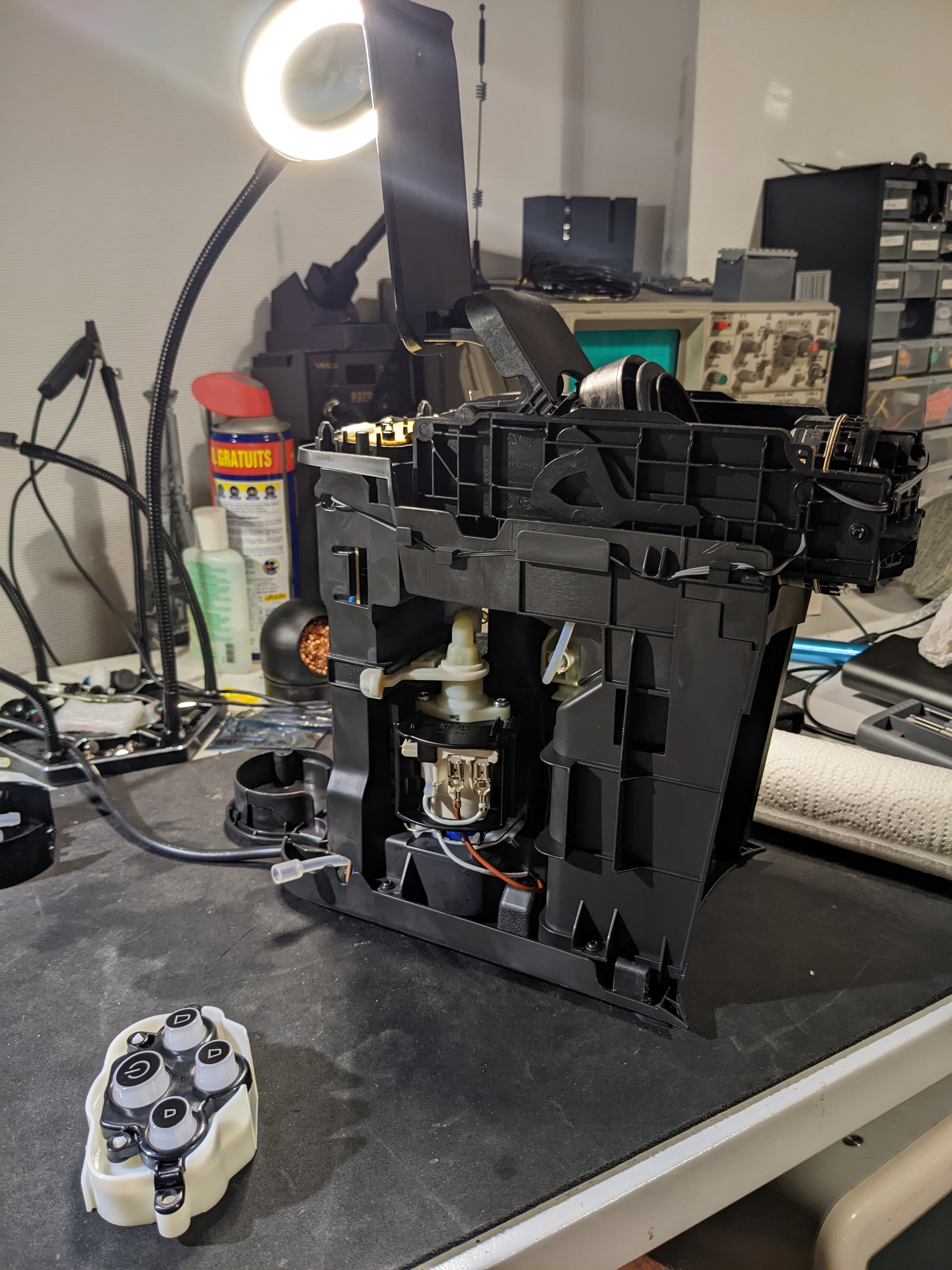

En premier, il a fallu retracer les pistes des boutons afin de savoir ou souder les fils nécéssaires.

Une fois les fils soudés, on peut y relier des transistor NPN (dans mon cas des BC547B) précédés d'une resistance de 4.7Kohms en faisant bien attention de tout mettre au ground.

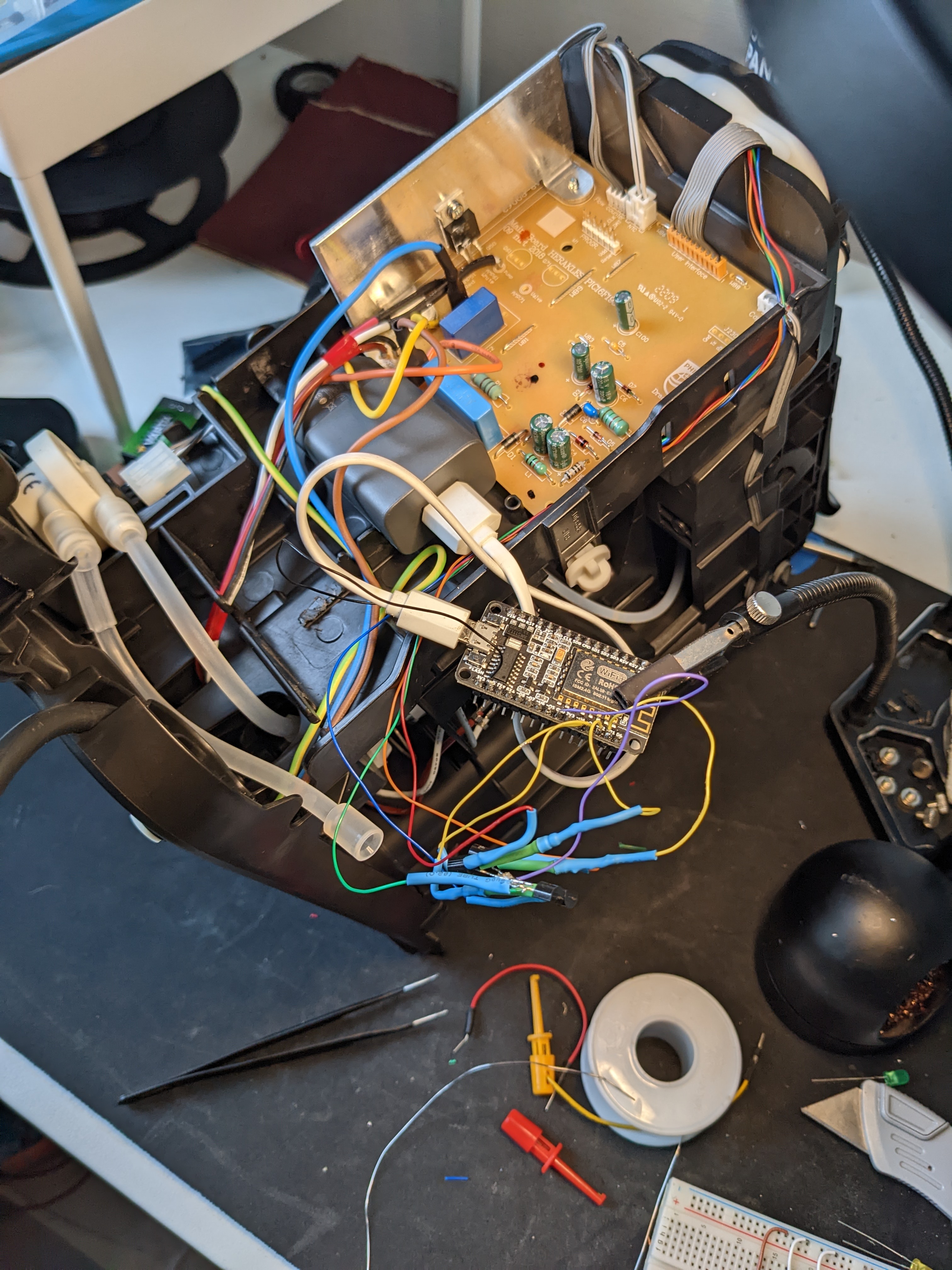

Le logiciel peut à présent être testé:



Une fois le logiciel opérationnel, on réalise le montage suivant:



Après avoir testé le système, il ne reste plus qu'a tout faire rentrer.

Pour cela, un ajout d'un transformateur AC vers 5V DC fut nécéssaire. Un chargeur de téléphone ainsi qu'un court cable micro usb fait l'affaire.

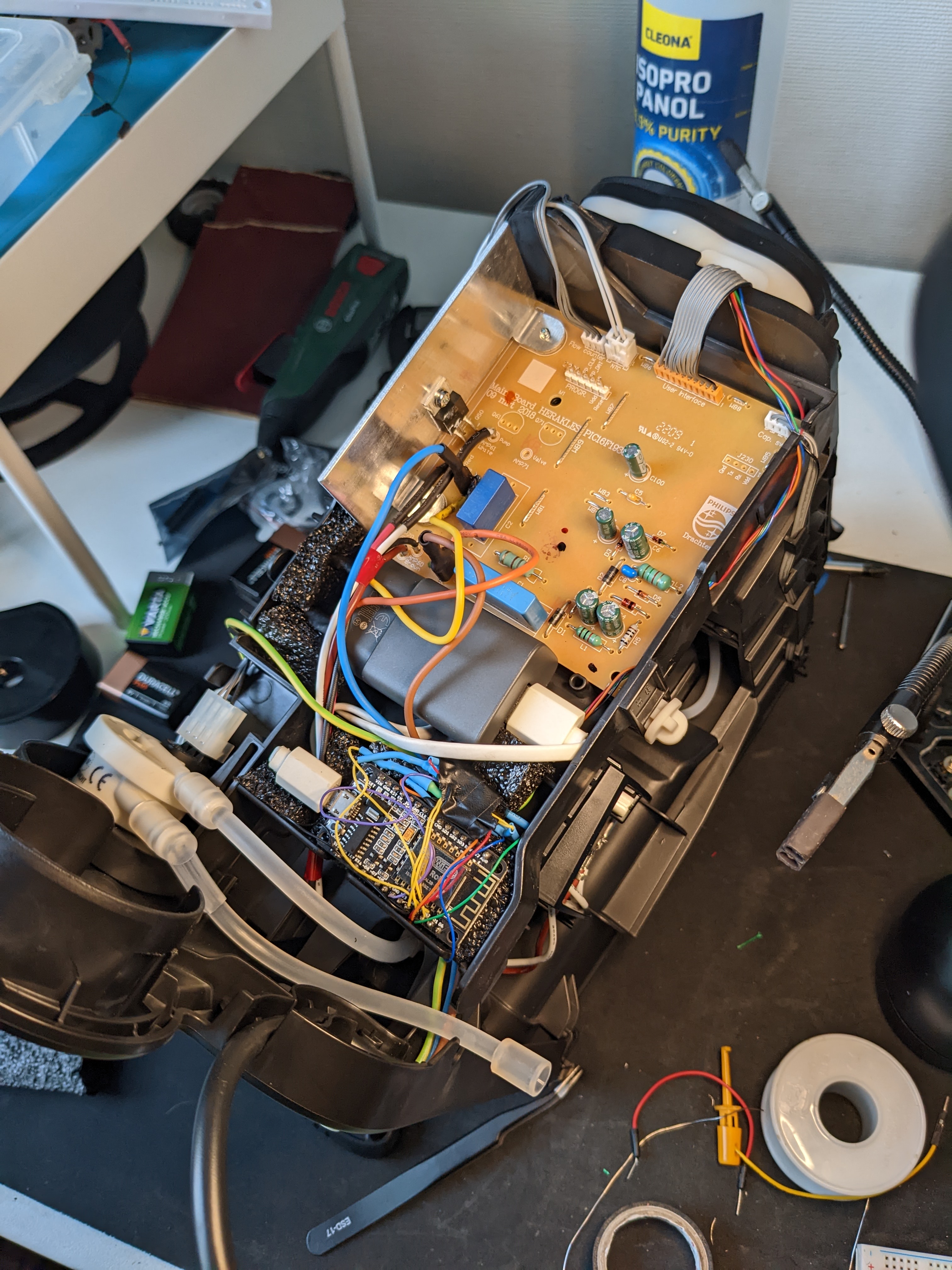

Une fois les cables qui fournissent le courant au transfo sont soudés, il ne reste plus qu'a tout faire rentrer.

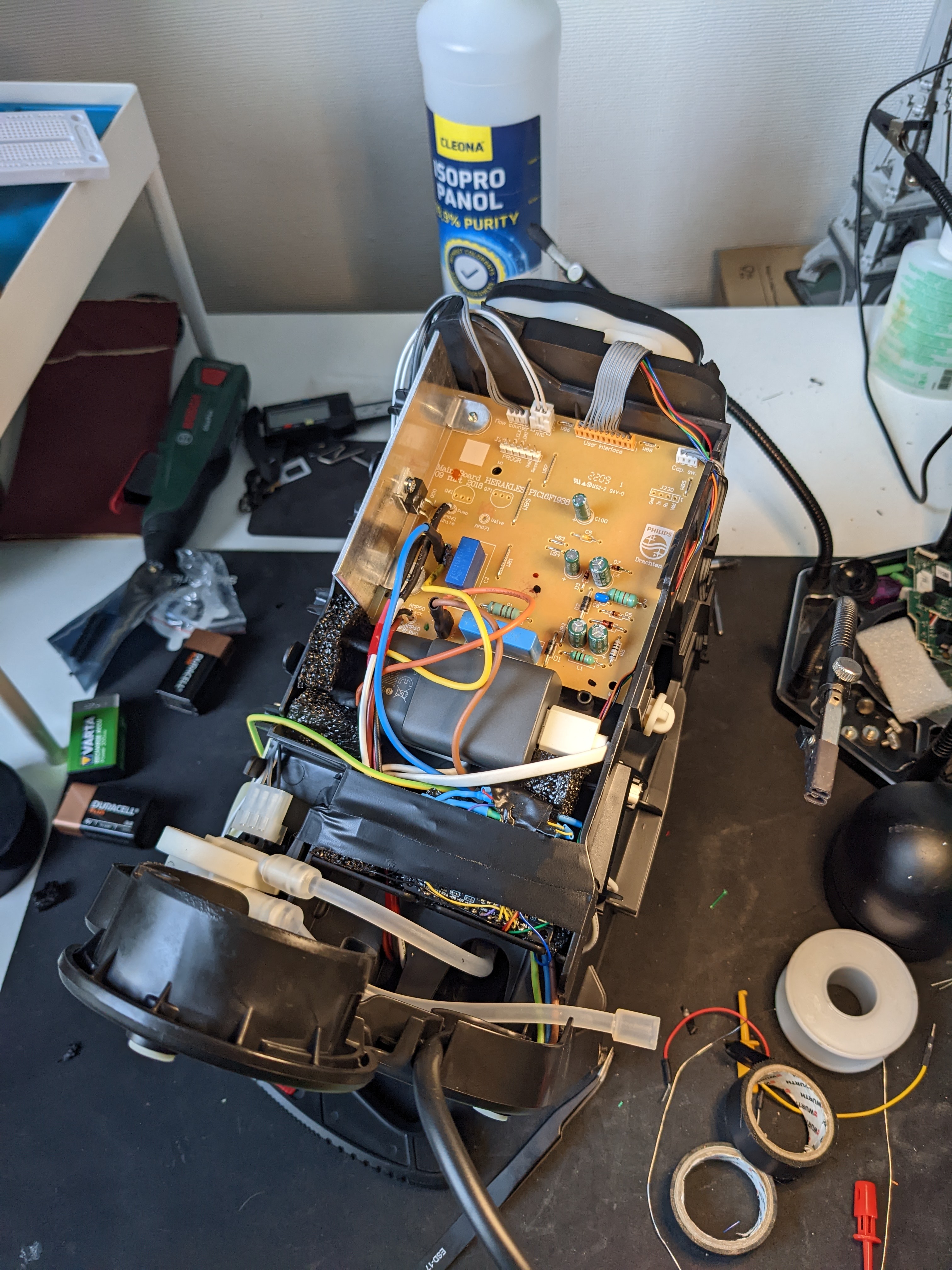

On peut y ajouter de la mousse ainsi que du scotch électrique afin de faire tenir les composants et d'y minimiser les vibrations qui sont présentes lors de la préparation d'un café.



Il est maintenant possible de faire du café à distance.

On pourrait connecter le NodeMCU à un appareil faisant tourner Home Assistant afin de pouvoir automatiser plus en profondeur son comportement.

Par exemple: Programmer un café le matin lors du réveil.

Sinon voici une vidéo qui montre le bon fonctionnement de la machine.
